لوله حرارتی سرپانتین آلومینیومی وسایل نقلیه الکتریکی برای مدیریت حرارتی باتری

MOQ:	آزمایش نمونه را می توان ترتیب داد
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی استاندارد صادراتی
دوره تحویل:	4 ~ 6 هفته با زمان ابزار قالب
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	1000000 عدد / هر سال

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

Trumony

گواهی

TS16949, ISO9001, RoHS

شماره مدل

TR-T22048

مورد:

لوله حرارتی سرپانتین آلومینیومی

مشخصات فنی:

بنا به درخواست شما

طول ثابت:

به عنوان طراحی ماژول شما

خدمات طراحی:

تست زیر آب:

YES. آره. Check the leakage for welding نشتی را برای جوش بررسی کنید

تست پشت سر هم:

بسته:

بسته بندی چوبی صادراتی

روش پردازش:

مهر زنی، پانچ، خم، جوش، لحیم کاری، اکستروژن، برش

کلید واژه ها:

لوله حرارتی سرپانتین، روبان خنک کننده مار، مبدل های حرارتی آلومینیومی برای EV

برنامه های کاربردی:

باتری خودروی الکتریکی، باتری ESS، خنک کننده IGBT

برجسته کردن:

لوله سرپانتین EV

لوله سرپانتین آلومینیومی

لوله سرپانتین مدیریت حرارتی باتری

توضیحات محصول

لوله حرارتی سرپانتین آلومینیومی برای مدیریت حرارتی باتری

لوله حرارتی سرپانتین آلومینیومی به طور گسترده در محدوده های مختلف تبادل حرارتی مانند خودرو/خودرو انرژی، سیستم ذخیره انرژی، صفحه خیساندن، صفحه یکنواخت دما، پانل خورشیدی استفاده می شود.جمع کننده انرژی خورشیدی

اکستروژن	آره	مرکز قالب خود
CNC	آره	مرکز CNC خود
مهر زدن	آره	حداکثر 1.6 * 2.3 متر
لحیم کاری	آره	خط لحیم کاری خودکار

امکانات:

*گزینه های طراحی:

1) پانچ صفحه خنک کننده

برای سلول های منشوری و بسته باتری، محلول خنک کننده پایین و جانبی استفاده می شود.

2) روبان خنک کننده سرپانتین

مورد استفاده برای سلول های استوانه ای: 18650، 21700، 3270، 4680 و غیره.

3) لوله میکرو کانال با منیفولد

برای خنک کردن باتری سمت بسته یا پایین باتری؛

4) صفحه خنک کننده باندینگ رول.

5) صفحه جوش اصطکاکی اغتشاشی

این فرآیند جوشکاری ساده‌تر، راندمان تولید بالاتر، استحکام جوش بالاتر است و می‌تواند از مشکلاتی مانند منافذ و نشت مایع در جوشکاری ذوبی در دمای بالا جلوگیری کند.

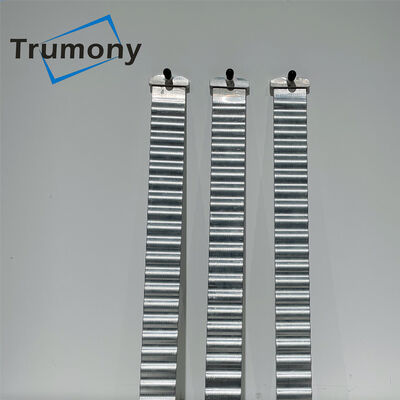

لوله حرارتی سرپانتین آلومینیومی وسایل نقلیه الکتریکی برای مدیریت حرارتی باتری 0

مزایای ما:
1. توسعه ابزار - ما آن را در خانه انجام می دهیم، بنابراین می توانیم آزمایش اولیه را سریع و دقیق انجام دهیم.
2. ساخت انواع مبدل های حرارتی - ما می توانیم شکل سفارشی را انجام دهیم تا قطعات را در بسته های مختلف قرار دهیم.
3. کمک در طراحی قطعات - ما تیم مهندسی با تجربه داریم، آنها می توانند پیشنهادات حرفه ای در مورد امکان سنجی انجام طرح های جدید ارائه دهند.
4. یک سرویس ایستگاه - ما می توانیم مبدل های حرارتی، و همچنین عایق و پد سیلیکونی مربوط به آن را انجام دهیم.بنابراین مشتری می تواند راه حل یکپارچه را دریافت کند.

توانایی تست:

تست ترکیب شیمیایی	آره
تست فیزیک و تست اپتیک	آره
تست زبری و تست سختی	آره
تست ازدیاد طول	آره
آزمایش افشاندن نمک	آره
تست پشت سر هم	آره
تست نیتروژن و هلیوم	آره
تست مقاومت جریان	آره.تست خوردگی داخل و خارج
تست ولتاژ	آره
تست زیر آب	آره.نشتی را برای جوش بررسی کنید

جزئیات محصولات

لوله حرارتی سرپانتین آلومینیومی وسایل نقلیه الکتریکی برای مدیریت حرارتی باتری 1

ترکیب شیمیایی

آلیاژ	سی	Fe	مس	منگنز	Mg	Cr	روی	V	Ti
1050	≤0.25	≤0.40	≤0.05	≤0.05	≤0.05	---	≤0.05	≤0.05	≤0.03
1100	≤0.95 (Si+Fe)		0.05 ~ 0.20	≤0.05	--	--	≤0.10	---	---
3102	≤0.40	≤0.70	≤0.1	0.05 ~ 0.4	---	---	≤0.3	---	≤0.10

می توان آن را با توجه به درخواست مشتریان سفارشی کرد!

ویژگی های مکانیکی

آلیاژ	خلق و خوی	استحکام کششی	قدرت بازده	ازدیاد طول
1050	O/F/H111/H112	≥65MPa	≥200MPa	≥25%
1100	O/F/H111/H112	≥75MPa	≥200MPa	≥25%
3102	O/F/H111/H112	≥75MPa	≥200MPa	≥25%
3003	O/F/H111/H112	≥75MPa	≥200MPa	≥25%

سوالات متداول:

س: آیا شما یک شرکت تجاری یا سازنده هستید؟
A: بله، ما یک کارخانه با بیش از 10 سال سابقه در این صنعت هستیم.

س: چه روشی از فناوری پردازش؟

A: ما خط لحیم کاری، خط مهر زنی، خط اکستروژن و خط فرآیند رول استخوان دار داریم.مرکز CNC نیز موجود است.

س: اگر طراحی نداریم، می توانید در طراحی کمک کنید؟

پاسخ: بله، ما می توانیم!ما یک تیم طراحی قوی و با تجربه داریم.طراحی مسیر جریان، شبیه سازی حرارتی، شبیه سازی مکانیکی و بهینه سازی طراحی پشتیبانی می شوند.لطفاً پروژه جزئیات خود را با ما به اشتراک بگذارید، service8@trumony.com، ما دوست داریم DFM را برای شما انجام دهیم.

س: با چه سرعتی می توانید نمونه اولیه بسازید؟

A: حدود 3 تا 5 هفته.زمان دقیق به طراحی و فرآیند تولید شما بستگی دارد
