جزئیات محصول:
|
| مورد: | لوله سرپانتین آب آلومینیومی | مشخصات: | به عنوان نقاشی شما |
|---|---|---|---|
| طول ثابت: | بنا به درخواست شما | آزمایش کردن: | تست زیر آب، تست انفجار، تست نیتروژن و هلیوم و غیره. |
| سلول های باتری: | 18650, 21700, 32700, 4680, 4695 ... | سرویس: | طراحی، شبیه سازی حرارتی، توزیع میدان جریان... |
| بسته: | بسته بندی چوبی صادراتی | روش پردازش: | مهر زنی، اکستروژن، پانچ، خم، جوش، لحیم کاری، برش |
| کلید واژه ها: | لوله سرپانتین، روبان خنک کننده مار، لوله آلومینیومی برای برنزه کننده حرارت، مبدل های حرارتی آلومینیو | برنامه های کاربردی: | باتری خودروی الکتریکی (ماشین های برقی مختلف)، باتری ESS، خنک کننده IGBT |
| برجسته: | لوله خنک کننده آب ذخیره انرژی,لوله سرپانتین آب آلومینیومی,لوله خنک کننده آب سرپانتین |
||
لوله خنک کننده آب کولر با منطقه تماس بزرگ برای ذخیره برق
عملکرد باتری برق ارتباط نزدیکی با دمای باتری دارد.برای افزایش طول عمر سلول برق تا حد امکان و به دست آوردن حداکثر توان، باتری باید در محدوده دمایی مشخص شده استفاده شود.در اصل، در محدوده -40 درجه سانتیگراد تا +55 درجه سانتیگراد، سلول قدرت دمای واقعی باتری در حالت کارکرد قرار دارد.سیستم خنک کننده مایع راه بهتری برای حفظ دمای ثابت باتری است.
Trumony یک مدیریت حرارتی حرفه ای با چندین سال تجربه است.ما پروژه های زیادی انجام داده ایم: ما راه حل های خوبی برای سلول های استوانه ای، برای سلول های منشوری، همچنین برای بسته های کیسه ای داریم.
| اکستروژن | آره | مرکز قالب خود |
| CNC | آره | مرکز CNC خود |
| مهر زدن | آره | حداکثر 1.6 * 2.3 متر |
| لحیم کاری | آره | خط لحیم کاری خودکار |
امکانات:
*گزینه های طراحی:
1) پانچ صفحه خنک کننده
برای سلول های منشوری و بسته باتری، محلول خنک کننده پایین و جانبی استفاده می شود.

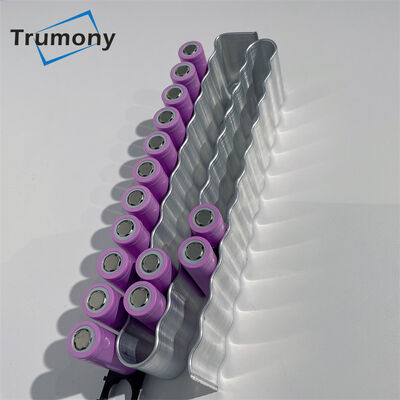

2) روبان خنک کننده سرپانتین
مورد استفاده برای سلول های استوانه ای: 18650، 21700، 3270، 4680 و غیره.
3) لوله میکرو کانال با منیفولد
برای خنک کردن باتری سمت بسته یا پایین باتری؛
4) صفحه خنک کننده باندینگ رول.
5) صفحه جوش اصطکاکی اغتشاشی
این فرآیند جوشکاری ساده‌تر، راندمان تولید بالاتر، استحکام جوش بالاتر است و می‌تواند از مشکلاتی مانند منافذ و نشت مایع در جوشکاری ذوبی در دمای بالا جلوگیری کند.
مزایای ما:
1. یکپارچه سازی منیفولدها، لوله ها و مواد حرارتی رابط را تجربه کنید
2. تجربه در طراحی و ساخت صفحات سایز بزرگ
3. شبیه سازی به طراحی کانال جریان برای افت فشار، جریان و توزیع گرما کمک می کند
4. مقاومت در برابر خوردگی بالا و مواد رسانایی کم برای برنامه های کاربردی خنک کننده باتری
5. راه حل های طراحی انعطاف پذیر برای انواع بسته باتری.
توانایی تست:
|
تست ترکیب شیمیایی |
آره |
|
تست فیزیک و تست اپتیک |
آره |
|
تست زبری و تست سختی |
آره |
|
تست ازدیاد طول |
آره |
|
آزمایش افشاندن نمک |
آره |
|
تست پشت سر هم |
آره |
|
تست نیتروژن و هلیوم |
آره |
|
تست مقاومت جریان |
آره.تست خوردگی داخل و خارج |
|
تست ولتاژ |
آره |
|
تست زیر آب |
آره.نشتی را برای جوش بررسی کنید |
ترکیب شیمیایی
| آلیاژ | سی | Fe | مس | منگنز | Mg | Cr | روی | V | Ti |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (Si+Fe) | 0.05 ~ 0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05 ~ 0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
می توان آن را با توجه به درخواست مشتریان سفارشی کرد!
ویژگی های مکانیکی
| آلیاژ | خلق و خوی | استحکام کششی | قدرت بازده | ازدیاد طول |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
سوالات متداول:
س: آیا شما یک شرکت تجاری یا سازنده هستید؟
A: بله، ما یک کارخانه با بیش از 10 سال سابقه در این صنعت هستیم.
س: چه روشی از فناوری پردازش؟
A: ما خط لحیم کاری، خط مهر زنی، خط اکستروژن و خط فرآیند رول استخوان دار داریم.مرکز CNC نیز موجود است.
س: اگر طراحی نداریم، می توانید در طراحی کمک کنید؟
پاسخ: بله، ما می توانیم!ما یک تیم طراحی قوی و با تجربه داریم.طراحی مسیر جریان، شبیه سازی حرارتی، شبیه سازی مکانیکی و بهینه سازی طراحی پشتیبانی می شوند.لطفاً پروژه جزئیات خود را با ما به اشتراک بگذارید، service8@trumony.com، ما دوست داریم DFM را برای شما انجام دهیم.
س: با چه سرعتی می توانید نمونه اولیه بسازید؟
A: حدود 3 تا 5 هفته.زمان دقیق به طراحی و فرآیند تولید شما بستگی دارد
